BAGIAN - BAGIAN ANTENA TELEVISI
Pada pesawat TV antenna mempunyai
peraan yang sangat besar terhadap gambar
TV yang diterima. Arah penerimaan antena TV yang paling baik terhadap
langsung kearah pemancar TV, arah antenna yang kurang tepat akan menghasilkan
gambar yang tidak jelas/kabur atau timbulnya bayangan hantu.

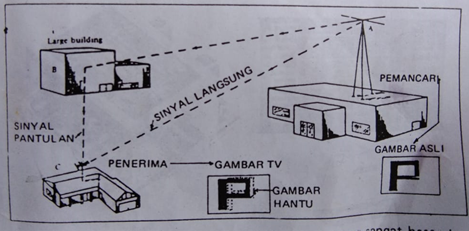

Gambar bayangan hantu timbul karena
sinyal pantulan dan sinyal asli dari pemancar diterima antena TV, untuk
menghindari ganbar hantu tersebut, antenna harus dirubah arahnya hinnga didapat
gambar yang normal. Kadang-kadang pada daerah tertentu yang banyak bangunan
gedung tinggi,sulit sekali menghindari sinyal pantulan yang di terima antena
TV.
Pada daerah-daerah yang letaknya jauh
sekali dari pemancar,biarpun sudah pakai antenna yang tinggi sekali letaknya
tapi gambar yang di terima tidak jelas atau kabur ini dapat di tolong dengan
pakai alat tambahan yaitu booster antenna yang ada dijual di pasaran.
Booster antenna berguna untuk menguat
sinyal-sinyal RF televise yang lemah hingga menjadi kuat, maka gambar yang
diterma akan menjadi lebih baik.

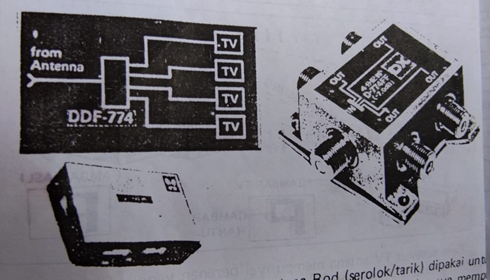

Pada hotel atau rumah yang mempunyai
beberapa pesawat televise terdapat pula hanya memakai satu buah antena. Caranya
dengan memakai yang dapat membagi-bagi
sinyal yang di terima,jadi alat tersebut berfungsi sebagai distributor. Dipasar
banyak dijual alat ini dengan nama distributor antenna atau community reception
unit (DX Antena).
Pada televise hitam putih, antena
roud dipakai untuk daerah yang dekat pemancar TV, antenna roud ini mempunyai
impedansi 75 ohm.
Untuk daerah yang cukup jauh dari
pemancar dipakai antena YAGI yang dipasang diluar atau di atas rumah, antenna
ini biasanya mempunyai impedansi 75 ohm atau 300 ohm. TV hitam putih yang
memakai antenna YAGI yang impedansinya 300 ohm, sedangkan TV berwarna biasanya
memakai antenna yang impedansinya 75 ohm, kadang-kadang juga memakai
impedansinya 300 ohm.
Jenis-jenis Antena :
1. 1. Antena
jenis Yagi

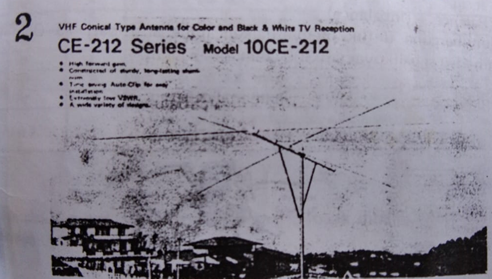

2. 2. Antena
jenis Conical
3. 3. Antena
jenis Silver Ribbon (kupu-kupu)
Kabel Transmisi Antena
Impedansi kabel
antenna yang dipakai harus sesuai dengan impedansi antenanya. Jika impedansi
antenna 300 ohm maka yang dipakai kabel transmisi antenna jenis Twin Lead 300
ohm , sedangkan antenna yang impedansinya 75 ohm dipakai kabel transmisi
antenna jenis coaxial 75 Ohm .
Balun ( Balance-Unbalance )
Balun berguna untuk
menyesuaikan impedansi dari 75ohm ke 300 ohm atau sebaliknya dari 300 ohm ke 75
ohm .
